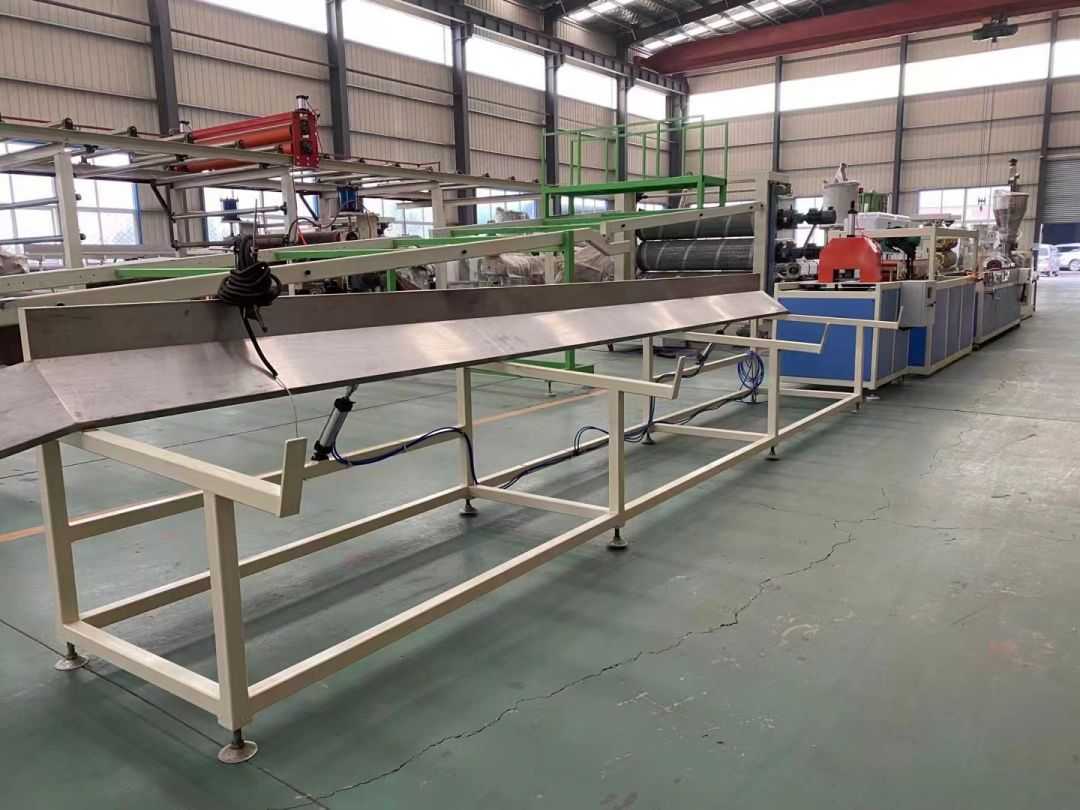

Profielproductielijn De profielproductielijn maakt gebruik van conische dubbelschroefsextruders uit de SJSZ-65/132-serie, roestvrijstalen vacuümvormplatforms, rupstrekkers, geïntegreerde automatische snijmachines en opklapbare losrekken. Het vormplatform is uitgerust met een hogedrukvacuümpomp en een waterpomp, die vierdimensionaal verstelbaar zijn. De trekker wordt pneumatisch vastgeklemd. De automatische snijmachine met vaste lengte maakt gebruik van een rijschakelaar om op een vaste lengte te snijden. Het stapelrek is 6 meter lang, gemaakt van roestvrij staal en pneumatisch gekanteld.

Stuur onderzoek

Productomschrijving

Profielproductielijn

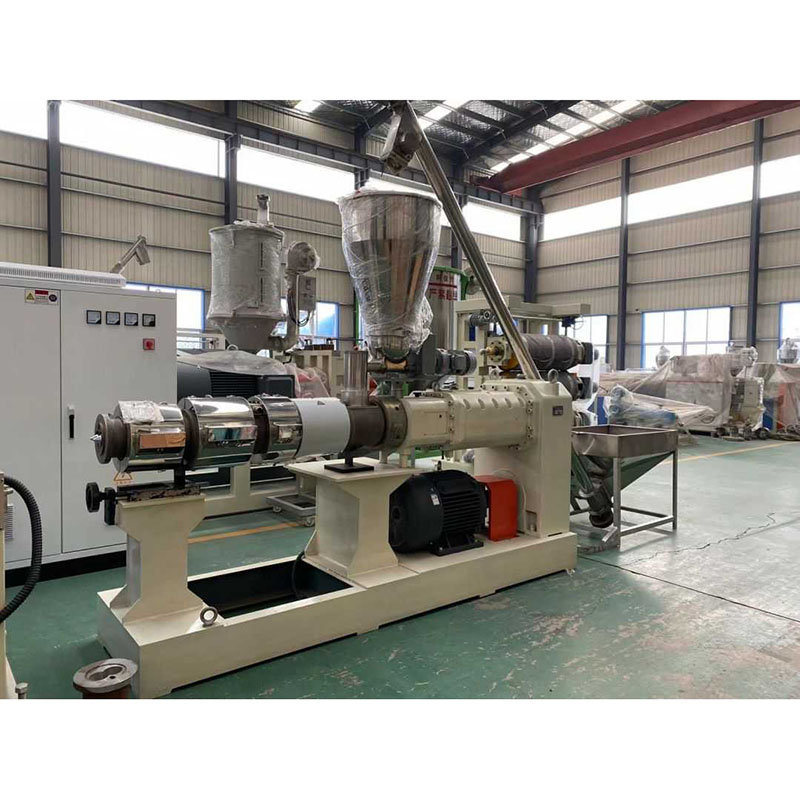

De profielproductielijn maakt gebruik van conische dubbelschroefsextruders uit de SJSZ-65/132-serie, roestvrijstalen vacuümvormplatforms, rupstrekkers, geïntegreerde automatische snijmachines en opklapbare losrekken. Het vormplatform is uitgerust met een hogedrukvacuümpomp en een waterpomp, die vierdimensionaal verstelbaar zijn. De trekker wordt pneumatisch vastgeklemd. De automatische snijmachine met vaste lengte maakt gebruik van een rijschakelaar om op een vaste lengte te snijden. Het stapelrek is 6 meter lang, gemaakt van roestvrij staal en pneumatisch gekanteld.

geval

productweergave

project	technische parameter
hoofdmotor
elektrische schakelkast	* Luchtschakelaar: Chint * De gebruikte staaldikte is minimaal 1,5 mm en alle elektrische componenten zijn van bekende merken
Productievolume (kg / uur)	100-200 (varieer afhankelijk van het verschillende extrusievolume van verwerkte materialen en bedrijfsomstandigheden)
maat (mm)	3670 x 1500 x 2350 mm
gewicht (kg)	3000kg
Automatische doseer- en invoertrechter	Materiaal: roestvrij staal
Stroomtransmissielijn	driefasig vierdraadssysteem
Temperatuurregelaar, met noodstop- en beveiligingsfuncties	Intelligente temperatuurregeltafel Alarmfunctie voor overstroombeveiliging Beveiligingssysteem tegen overbelasting onder hoogspanning.
functie	Hoge afschuiving, goed weekmakend effect, hoge output (100-160kg / h) profielextrusiesnelheid van de overeenkomstige grootte om te voldoen aan de outputvereisten van de productielijn. Hoogwaardige productiematerialen en duurzame onderdelen hebben robuuste eigenschappen.
Hoe de bedieningspaneelgegevens worden weergegeven	digitale weergave
Schroef: hoogwaardige legering 38CrMoAIA nitride laagdikte 0,7 mm, oppervlaktehardheid HV940, Ra0,4um Het bekende Chinese merk
diameter (mm)	65/132 mm
actieve lengte (mm)	2140 mm
hoeveelheid	Artikel 2
formulier	taps toelopend
Snelheid Snelheid (r/min)	1~34 (naar buiten)
Drum hoogwaardige legering 38CrMoAIA nitride laagdikte 0,7 mm, oppervlaktehardheid HV940, Ra0.4um
Type machinecilinder	monolithische apparaten
Verwarmingsmethode	Gietaluminium verwarmingsring
Aantal verwarmingszones	Gebied 4
verwarmingsvermogen (kw)	30 kW (11/4/6/8)
temperatuurbereik (℃)	50~350℃
Aantal koelruimtes	3 Wijk
Gecombineerde stroomkern	45 #, verchroomd binnenoppervlak
koelvloeistof doorgang	De 3X250w-ventilator wordt gekoeld
koelmedium	lucht
kwaliteitsborging	Levensduur van meer dan 10.000 uur
De behandelingsmethode van de machinetrommel	Dubbelgelegeerde hardheid HRC 55-62
2. Aandrijfsysteem en vertragingssysteem
Vermogen hoofdaandrijfmotor	37kw, Shandong beroemde merkmotor
Werkwijze van de hoofdmotor	Driefasige asynchrone motor, rechtstreeks aangesloten op de versnellingsbak, de motor met variabele frequentieomzettingsregelaar
Snelheid van de hoofdmotor van de hoofdaandrijving	30~1400r/min
Het merk van de versnellingsbak	Horizontale tandwielkast met hoge torsie, hellend tandwiel met harde tanden
tandwiel	Stikstofinfiltratiebehandeling, het tandwielmateriaal is 20CrMoTi
baan ticket doos	De twee reductieassen van de verdeelkast worden aangedreven door taicale tandwielen
Snelheidsregelmodus van de hoofdmotor	AC-snelheidsregeling
3. vacuümpompsysteem
type	waterringvacuümpomp
kracht van motor	3 kW
Motorwerkmodus	driefasige asynchrone motor
vacuüm graad	0~-0,8pa
vacuümpomp	Afzuigdebiet: 60m³/u

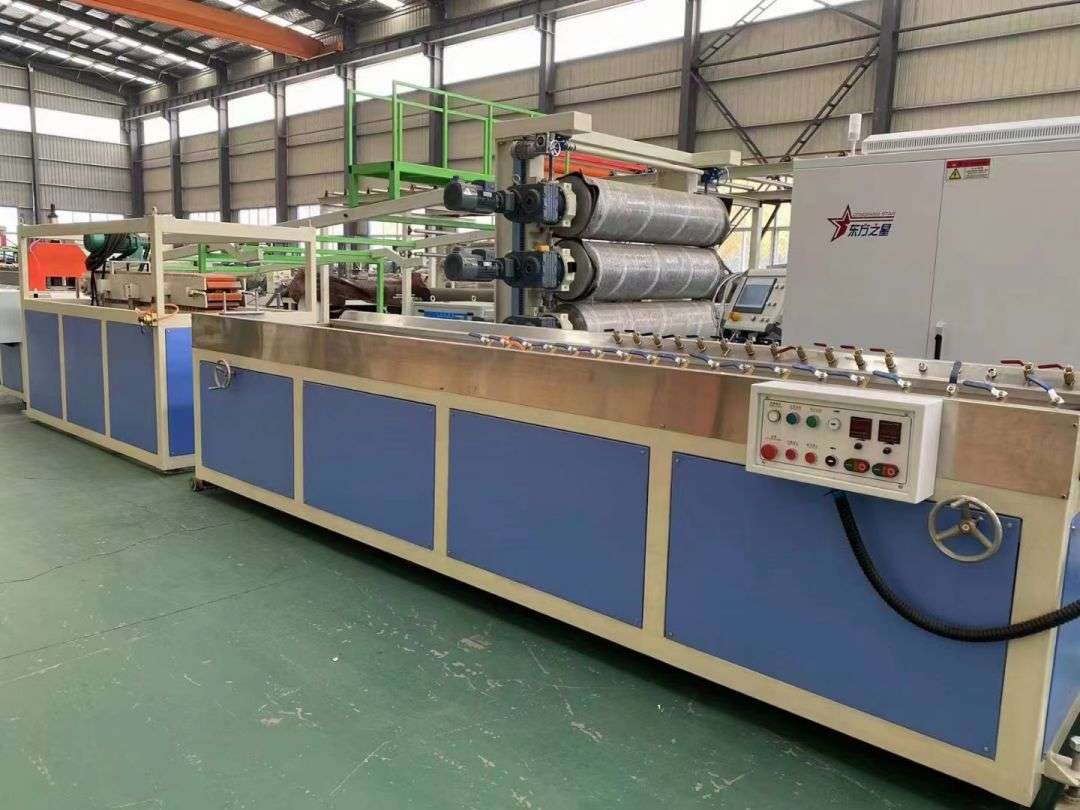

1. 240 Vacuüminstellingstabel

maat (mm)	400012001475mm (inclusief maat geleiderail)
Materiaal waterplaat	roestvrij staal
Aantal luchtmondstukken en watermondstukken	Ongeveer 60
Verplaats de motor voor en na	0,75 kW (1 reeks)
waterpomp	3 kW
Type vacuümpomp	Waterringvacuümpomp
Vacuümpomp vermogen	Twee, 4 kW
vacuümgraad (Mpa)	0~-0,8pa
De positie en aansluitmodus van het waterdampmondstuk	Locatie: beide zijden van de instelfase: vast type
Aanpassingsmodus van de middenhoogte	Handleiding voor cochleaire wormen
schakelkast	1, eenvoudige bediening. 2. Realiseer de settafel voor en na elektrische aanpassing, handmatige aanpassing op en neer. 3. Elektrische apparaten zijn gemaakt van Chint 4. Alle motoren zijn voorzien van een overbelastingsbeveiliging.
Volume en hoeveelheid van de watertank	Ongeveer 150L

Algemene specificatieparameters

Automatische watertoevoer- en afvoercontrole

Vacuümtabel 1

Verplaats 700 mm mm en vooruit

Links en rechts fijnafstelling ± 30 mm

Waterschijven zijn gemaakt van roestvrij staal

Externe leidingen en apparatuur zijn eenvoudig te installeren en eenvoudig te reviseren.

Alle buitenleidingen voor de wateraan- en afvoer zijn gemaakt van gegalvaniseerde stalen buizen maat 1"-2".

goed uitziende verschijning

2. Rupstrekker

Lang, X en breed (mm)	1800 mm x 1500 mm x 1700 mm
Tractiesnelheid (m / min) maximale trekkracht	0,8-5 m/l 4000 N
Vermogen tractiemotor (kw)	2,2 kW x 1
Volg de manier	pneumatisch
Motoraansluitmodus	ster verbinding
aantal motoren	1
motortoerental	10~1450r/min
Houd de effectieve lengte bij	1500 mm
Regeling van het motortoerental	AC-motor, snelheidsregeling van de inverter
Verbindingsmodus van rubber en baan	Snel verbonden door schroeven, eenvoudig te installeren en te verwijderen
Kenmerken van tractieblokken	Combineer met rubberen blokken en Q235A-staal, met goede duurzaamheid en slijtvastheid
De clammode van de modus	pneumatische bediening
Middenhoogte van de trekker	1000 ± 50 mm, instelbare, synchrone tractiesnelheid.
Persluchtdruk	0,5 ~ 0,7 MPa
Methode voor het bijtanken van kettingen	Handmatige toevoeging
schakelkast Cilinder- en pneumatische onderdelen	Elektrische onderdelen: Chint De cilinder wordt gebruikt door Yadke
Alle pneumatische onderdelen: Yadker × De tractorcontroller bevindt zich op de vacuümbesturingskaart × De deuren en dozen aan de overige zijden zijn vervaardigd uit staalplaat met een dikte van 1,5 mm. × Het uiterlijk van de tractor is prachtig.

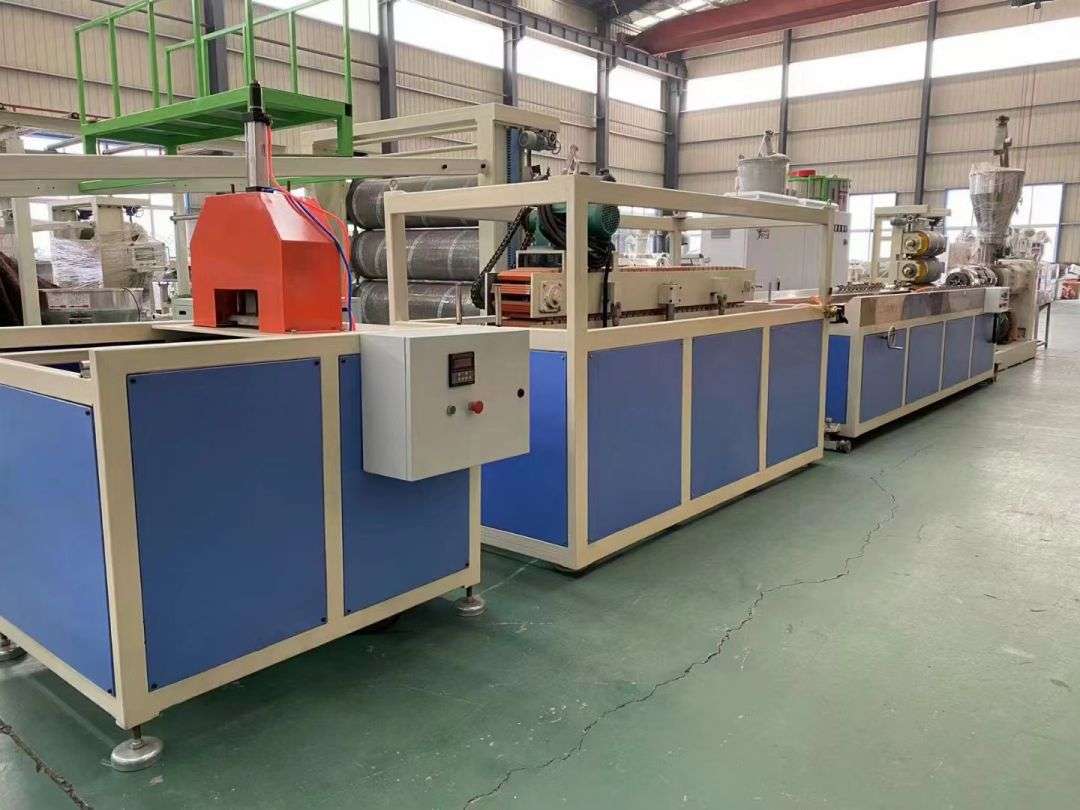

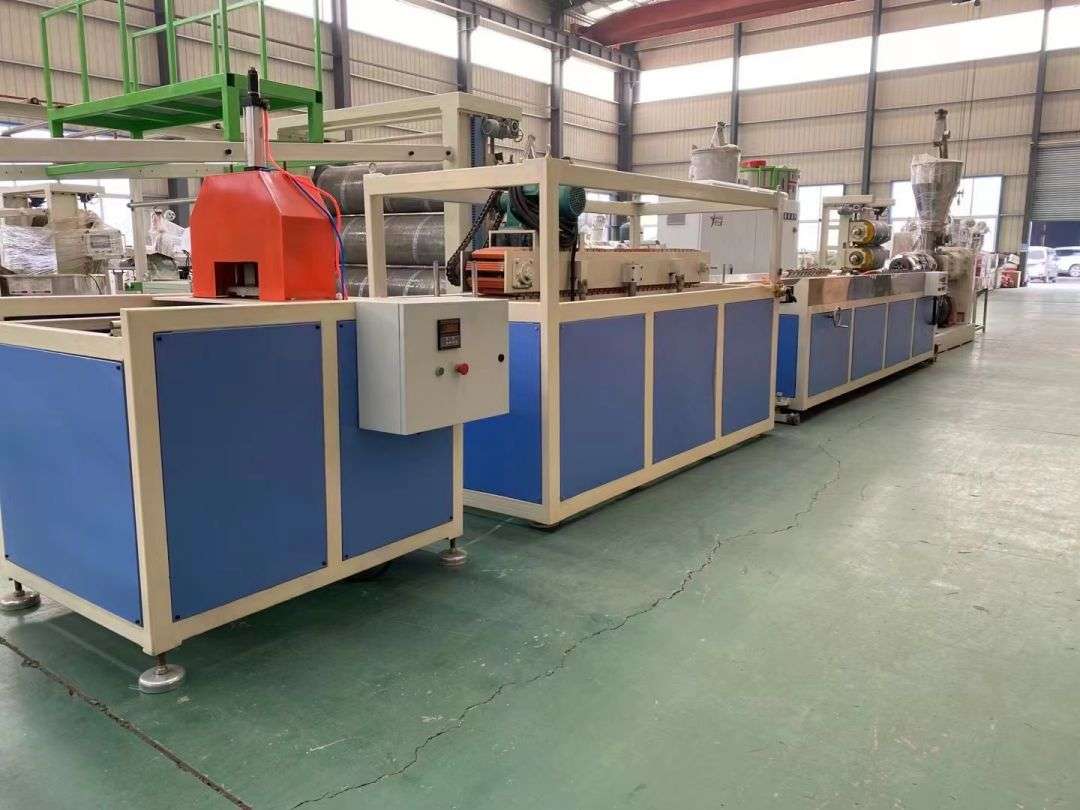

Automatische snij-geïntegreerde machine

3. Snijmachine: 1.200 MM X 1160 MM X 1600 MM
Drukmodus Snijnauwkeurigheid Snijhoogte Verminder het motorvermogen	pneumatisch circuit ≤2 mm ≤150 mm 1,5 kW
Maximale snijbreedte	260 mm
meter methode	foto-elektrische schakelaar
Luchtcompressiedruk	0,5 ~ 0,7 MPa
