TPE Niet-geweven composiet co-extrusie Waterstop-productieapparatuur met enkele schroef

TPE Niet-geweven composiet co-extrusie Waterstop-productieapparatuur met enkele schroef wordt vervaardigd door de Chinese fabrikant Oriental Star.

Apparatuurlijst

1. SJ-55/30 extruder met enkele schroef (1 eenheid)

2. Afrolinrichtingen boven en onder (elk 2 stuks)

3. Matrijs- en schermwisselaar (1 set)

4. 500 mm L drierollenkalander (1 eenheid)

5. Walstemperatuurregelsysteem (1 eenheid)

6. Koelbeugel en trimsysteem (1 set)

7. Afvoer (1 eenheid)

8. Opwinder (1 eenheid)

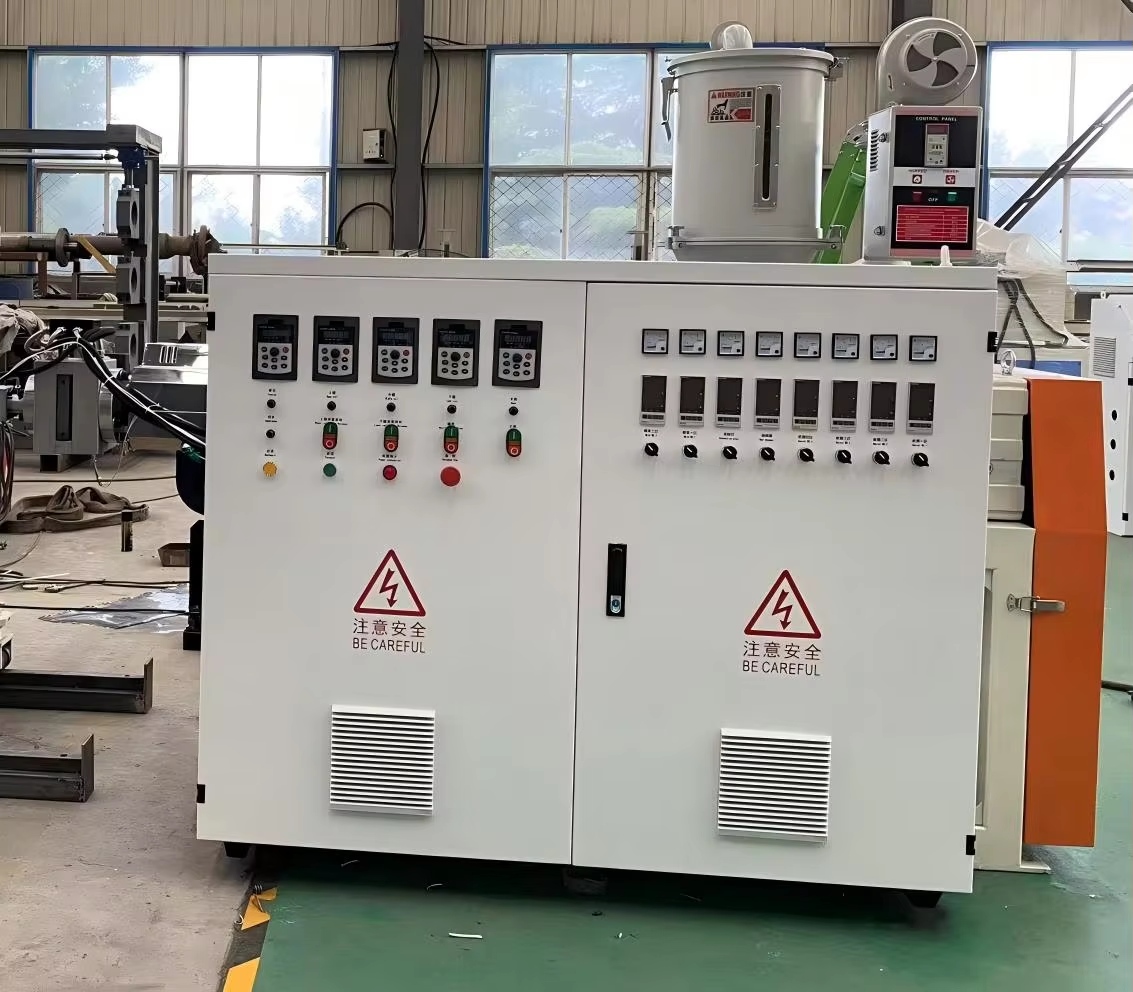

9. Compleet elektrisch controlesysteem (1 set)

Schroef-, vat- en temperatuurregeling

Schroefmateriaal: 38CrMoAL, genitreerd staal

Schroefhardheid: HV950

Vatmateriaal: slijtvast vatmateriaal, genitreerd staal

Vathardheid: HV1050

Schroefdiameter: 55 mm

L/D-verhouding: 30/1

Hoofdmotorvermogen: 15 kW

Verwarmingsvermogen hoofdmotor: 12 kW

Vatverwarming: gegoten aluminium of keramiek

Temperatuurregeling: automatisch, door ventilator geforceerde koeling

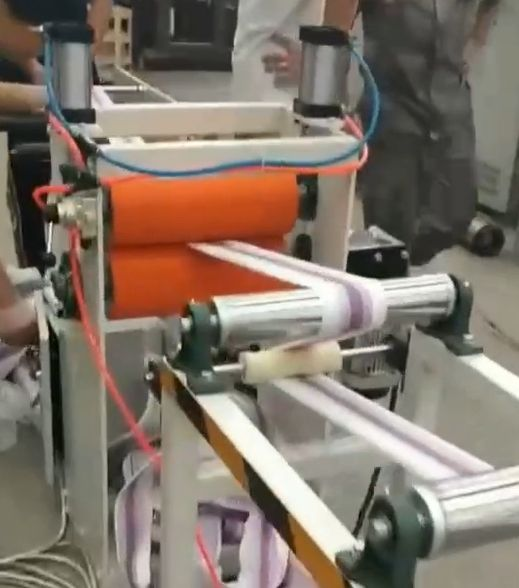

Kalender met drie rollen

Roldiameter: 300 mm

Effectieve breedte van de rol: 400 mm

Materiaal rollen: 45 staal

Rolstructuur: Qingdao Roller Manufacturing of het speciale meerkanaalsontwerp van Xuzhou Saite Machinery

Coaxialiteit: ≤0,005 mm

Oppervlakteafwerking van de rol: Ra ≤0,016 µm

Hardheid van het roloppervlak: HRC58-62

Dikte verchromen: 0,08 mm

Tandwielreductiekast: Redson of Congli

Aandrijfvermogen: 3 x 1,5 kW

Snelheidsregeling: INVT-omvormer

Afstelling van de opening met drie rollen: cilinderafstelling, veiligheids-noodstopschakelaar, synchroon besturingssysteem

Configuratie met drie rollen: kanteling van 45°

Wandpaneel met drie rollen: Integraal gelaste staalplaat

Togellagers met drie rollen: Harbin Bearing of Wafangdian Bearing

Draaigewricht: Chinees-buitenlandse joint venture

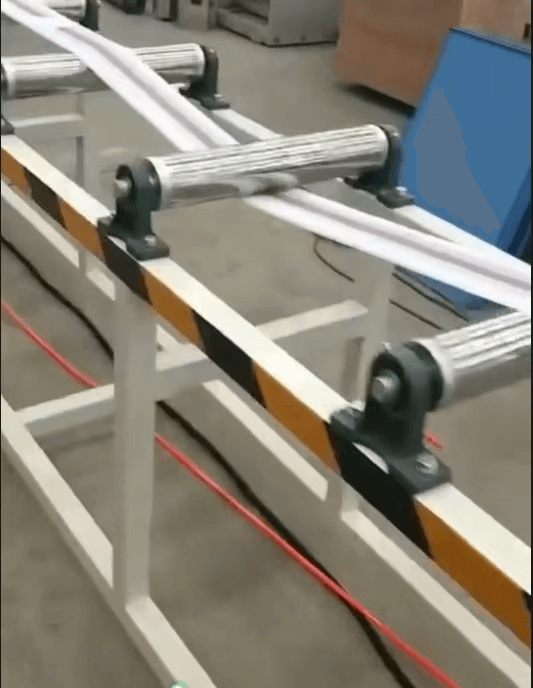

Koelbeugel

Koelbeugel

Beugellengte: 4 meter

Tussenrollen (niet-aangedreven): hoogwaardig roestvrij staal

Specificaties: Φ75 x 400 mm

Winder

Transmissiekoppel

Dubbele stationvorm

Controle van automatische vaste lengtetelling

Roldiameter 50 mm

Specificaties binnenkern van papieren buis, buitenmantel van 2 inch

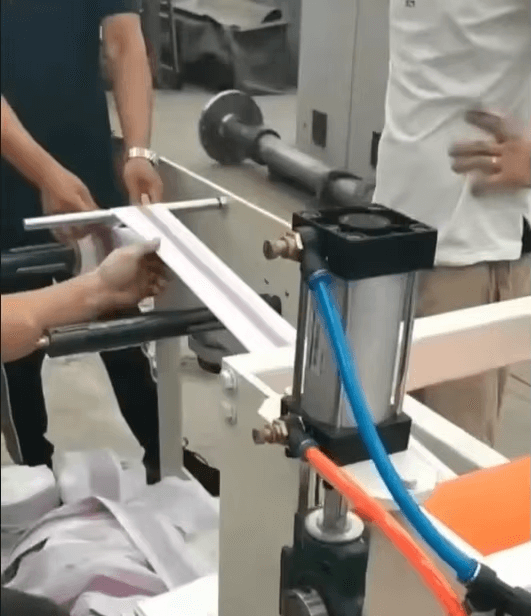

Apparatuurweergave

Eindproductweergave
