TPE+non-woven stof composiet co-extrusie-waterstop productielijn

TPE+non-woven stof composiet co-extrusie-waterstop productielijn

Apparatuurlijst

1. SJ-55/30 extruder met enkele schroef (1 eenheid)

2. Afrolinrichtingen boven en onder (elk 2 stuks)

3. Matrijs- en schermwisselaar (1 set)

4. 500 mm L drierollenkalander (1 eenheid)

5. Walstemperatuurregelsysteem (1 eenheid)

6. Koelbeugel en trimsysteem (1 set)

7. Afvoer (1 eenheid)

8. Opwinder (1 eenheid)

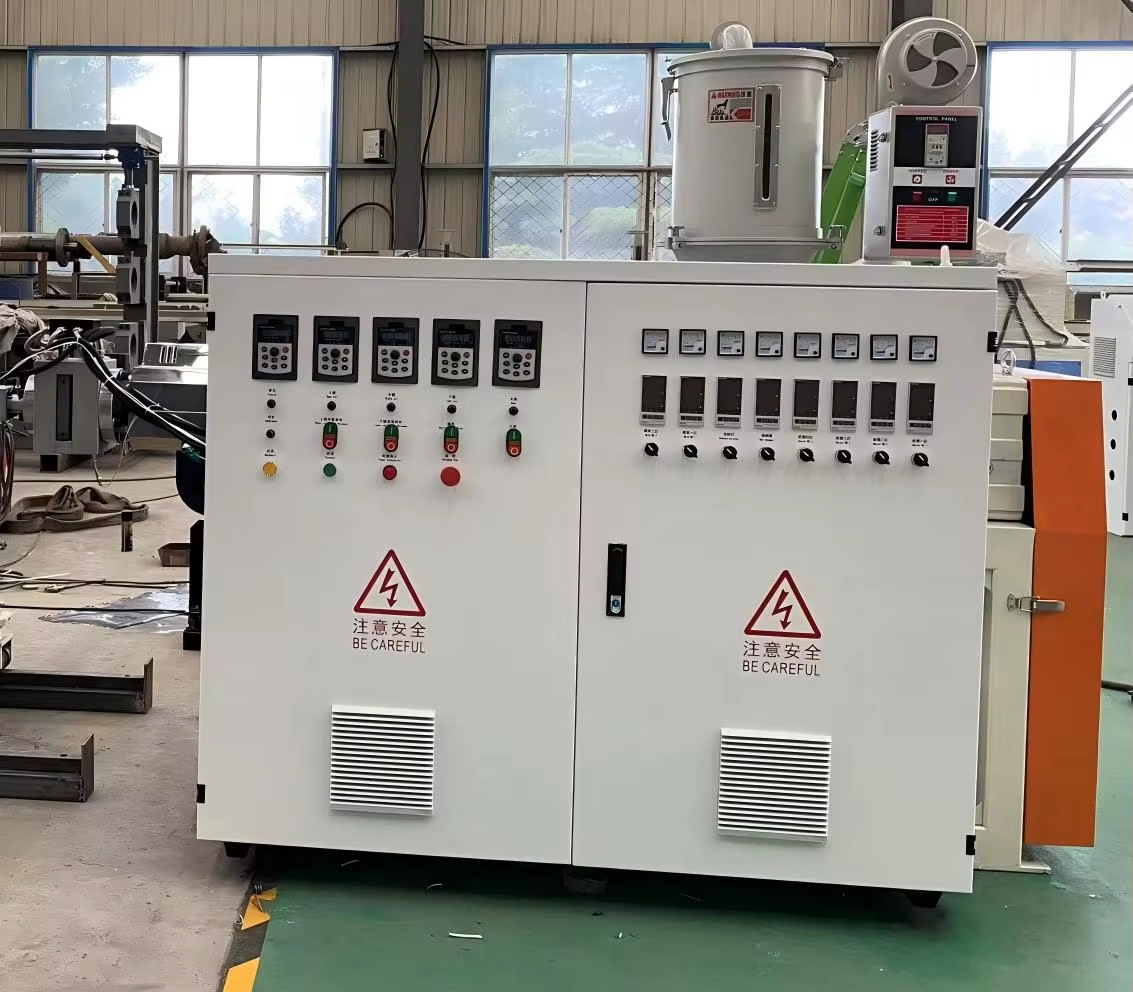

9. Compleet elektrisch controlesysteem (1 set)

Uitrustingsdisplay (onderdeel)

Schroef-, vat- en temperatuurregeling

Schroefmateriaal: 38CrMoAL, genitreerd staal

Schroefhardheid: HV950

Vatmateriaal: slijtvast vatmateriaal, genitreerd staal

Vathardheid: HV1050

Schroefdiameter: 55 mm

L/D-verhouding: 30/1

Hoofdmotorvermogen: 15 kW

Verwarmingsvermogen hoofdmotor: 12 kW

Vatverwarming: gegoten aluminium of keramiek

Temperatuurregeling: automatisch, door ventilator geforceerde koeling

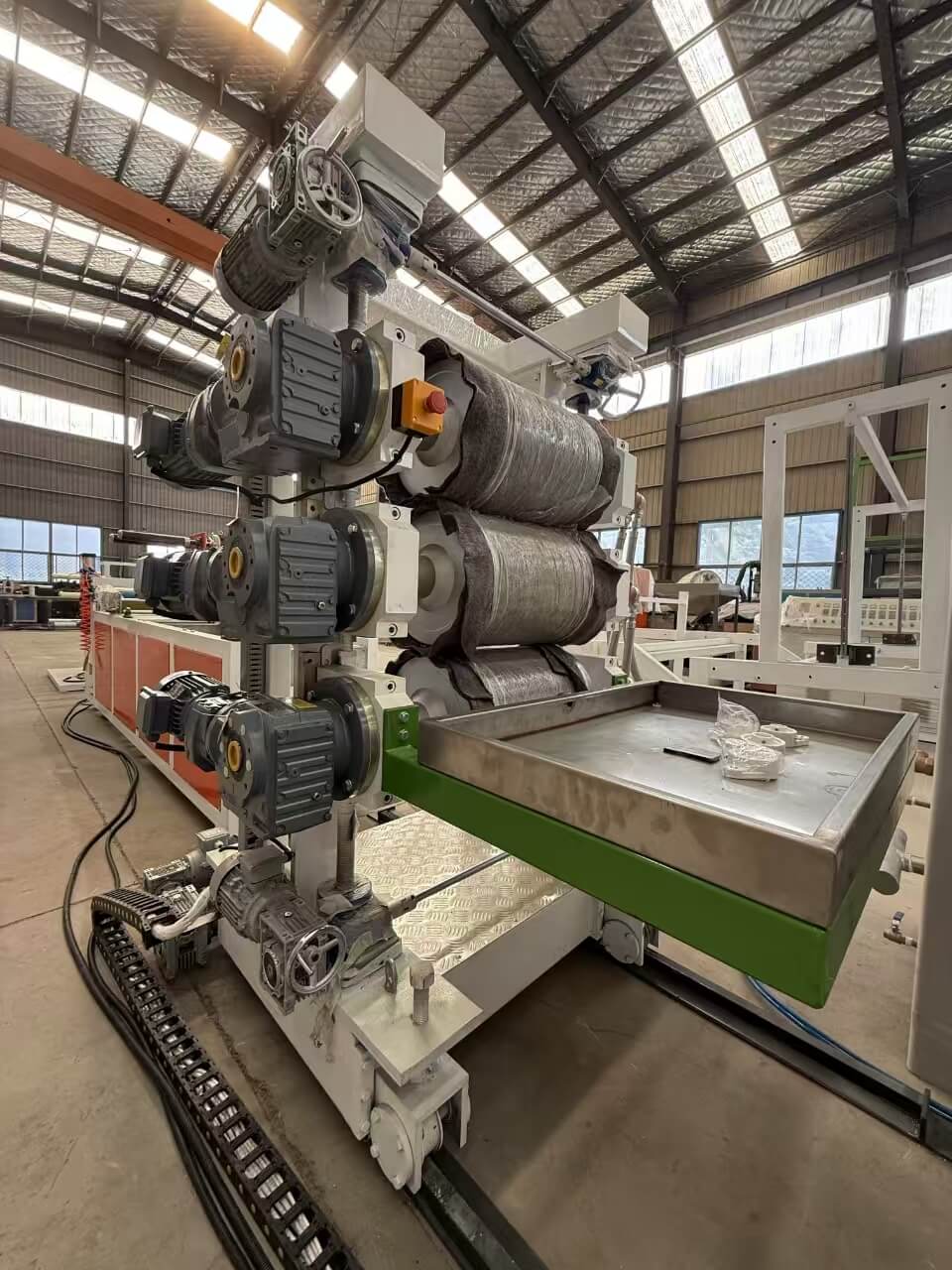

Kalender

Roldiameter: 300 mm

Effectieve breedte van de rol: 400 mm

Materiaal rollen: 45 staal

Rolstructuur: Qingdao Roller Manufacturing of het speciale meerkanaalsontwerp van Xuzhou Saite Machinery

Coaxialiteit: ≤0,005 mm

Oppervlakteafwerking van de rol: Ra ≤0,016 µm

Hardheid van het roloppervlak: HRC58-62

Dikte verchromen: 0,08 mm

Tandwielreductiekast: Redson of Congli

Aandrijfvermogen: 3 x 1,5 kW

Snelheidsregeling: Invt-omvormer

Afstelling van de opening met drie rollen: cilinderafstelling, veiligheids-noodstopschakelaar, synchroon besturingssysteem

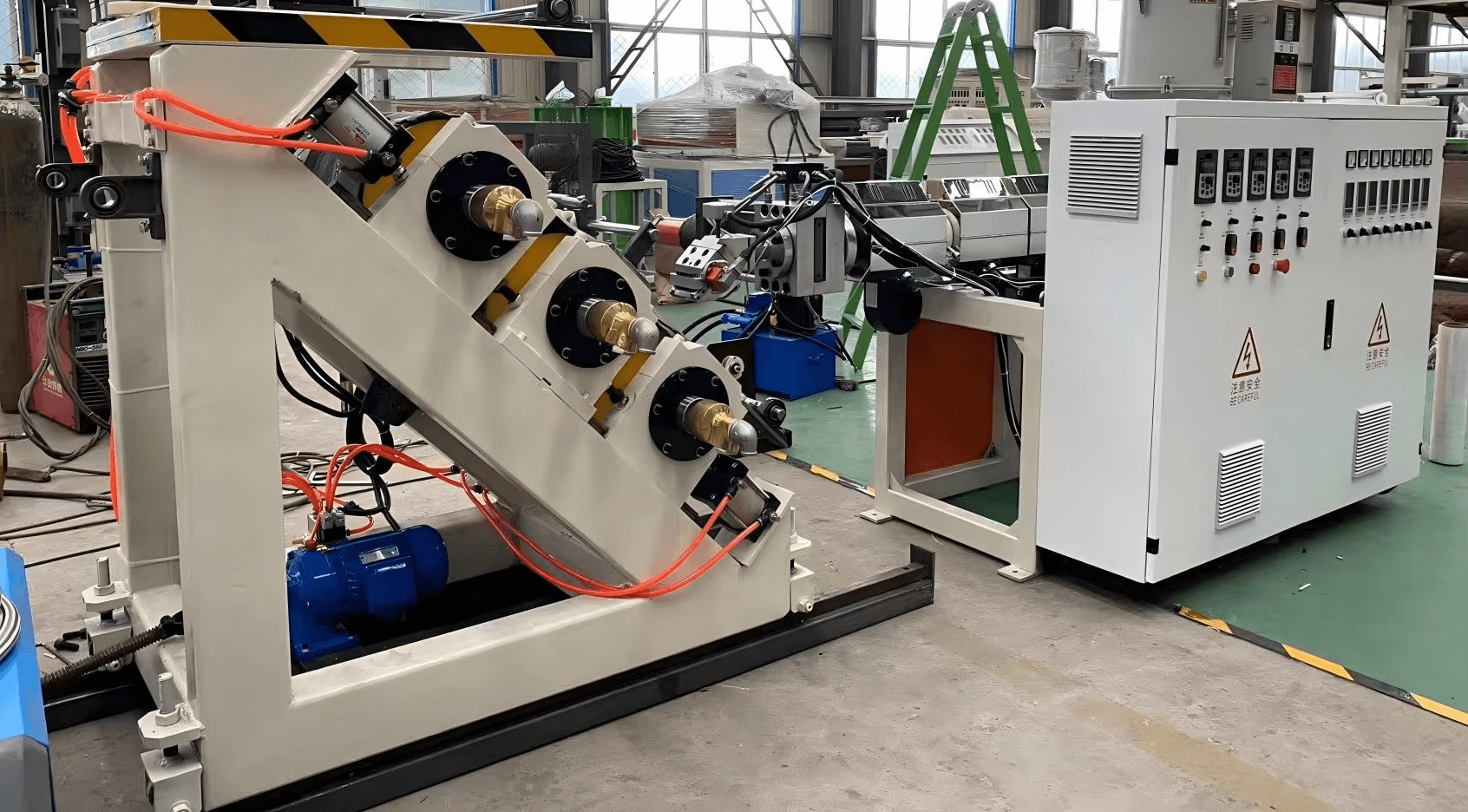

Configuratie met drie rollen: kanteling van 45°

Wandpaneel met drie rollen: Integraal gelaste staalplaat

Togellagers met drie rollen: Harbin Bearing of Wafangdian Bearing

Draaigewricht: Chinees-buitenlandse joint venture

Tractor

Specificaties: Ø160 x 400mm

Materiaal: Nitrilrubber rollen

Aandrijving: Reductiemiddel

Vermogen: 1 x 1,1 kW

Besturing: INVT-frequentieregelaar

Klemmethode: pneumatisch

Gesynchroniseerd met drie rollen of onafhankelijk

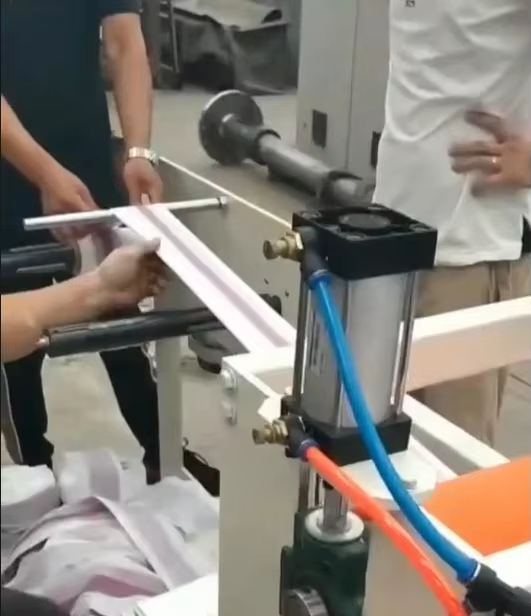

Winder

Aandrijfkoppel

Type: Dual-station

Controle: automatisch tellen van vaste lengtes

Opwikkeldiameter: 50 mm

Kernspecificatie van papieren buis: 2-inch buitenmantel

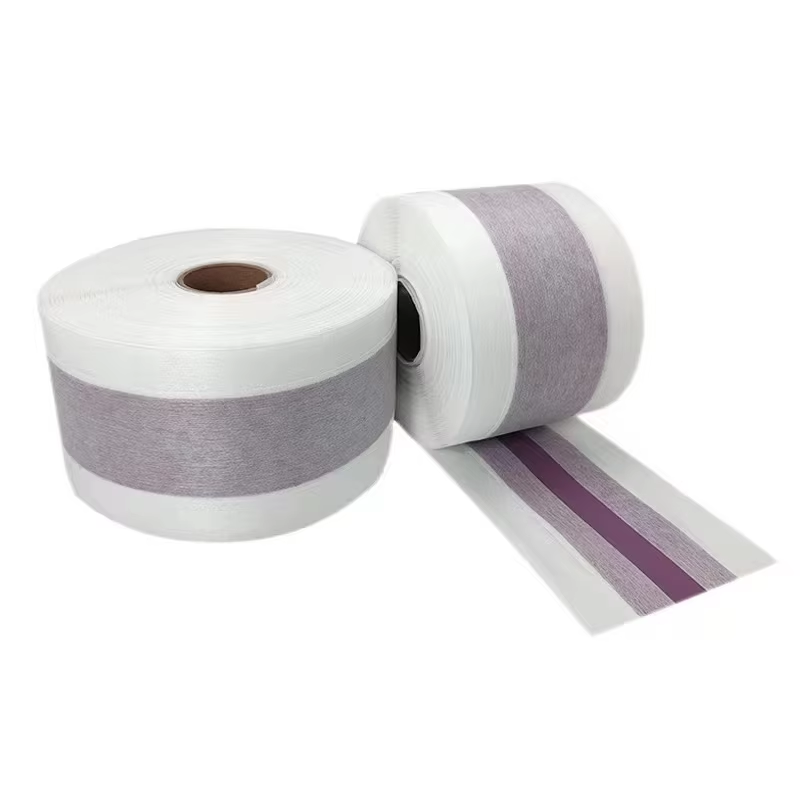

Eindproductweergave
