Productielijn voor PVC-wandpanelen

De productielijn voor PVC-wandpanelen bestaat uit:

① Kegel dubbele hoofdmachine

② Lijmextruder

③ Vacuümvormtafel

④ Tractiemachine

⑤ Snijmachine

⑥ Materiaalontvangstrek

De productielijn van PVC-wandpanelen maakt gebruik van intelligente besturing, hoge mate van automatisering, stabiele werking, eenvoudige bediening en hoge productie-efficiëntie. Bovendien heeft ons bedrijf altijd de klantgerichte aanpak gevolgd en altijd de "turnkey" -oplossing geïmplementeerd, waardoor klanten deur-tot-deur installatie, inbedrijfstelling, productie en training kregen. De grondstoffenformule zorgt ervoor dat klanten onafhankelijk en stabiel kunnen produceren.

De productielijn voor PVC-wandpanelen bestaat hoofdzakelijk uit een conische dubbelschroefsextruder, een vacuümvormtafel, een tractor, een snijmachine en een materiaalontvangstrek.

De productielijn voor PVC-wandpanelen maakt gebruik van intelligente besturing, met een hoge mate van automatisering, stabiele apparatuur, eenvoudige bediening en hoge productie-efficiëntie. Door mallen met verschillende specificaties te vervangen, kunnen decoratieve wandpanelen van hout-kunststof met verschillende specificaties, maten, vormen en diktes worden geproduceerd.

"PVC-wandpaneel", ook wel "geïntegreerde muur" genoemd, is gemaakt van bamboevezel als materiaal en harsmateriaal als oppervlaktetechnologie. Het wordt veel gebruikt in huis-, techniek- en andere wanddecoratiematerialen. De kleuren zijn vergelijkbaar met traditioneel behang, maar tegelijkertijd heeft het ook de voordelen van lambrisering en dient het als een nieuw soort wanddecoratiemateriaal dat muurverf en behang vervangt.

geval

productweergave

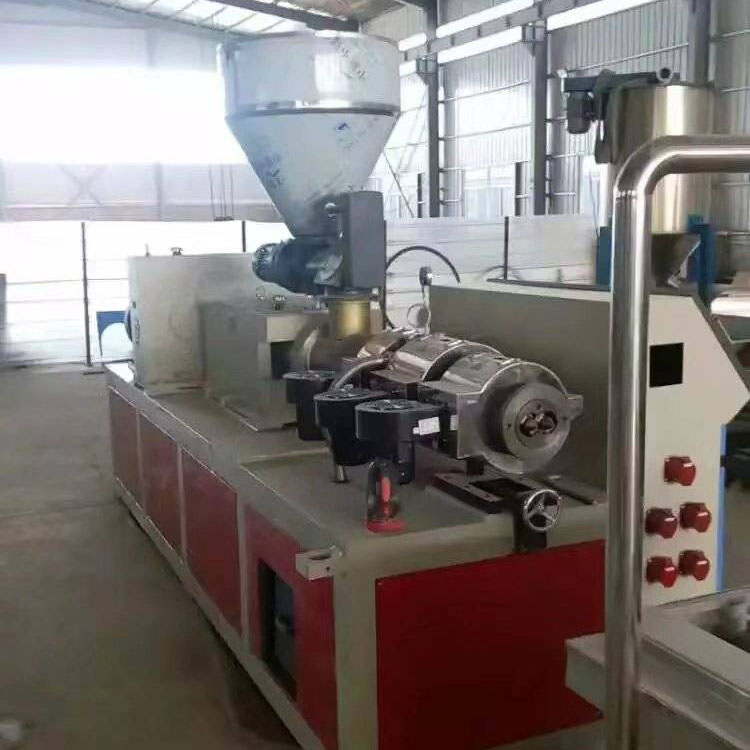

Tapse dubbele extruder

Een extrusiesysteem

1. Schroefdiameter: 65/132 (Zhoushan, Zhejiang)

2. Ontwerp maximale output: 180-200 kg / u

3. De schroefstructuur is ontworpen voor PVC-poeder in de vorm van conische rotatie.

4. Schroefmateriaal 38CrMoAlA-nitride, ontziltingsdiepte 0,5-0,7 mm, oppervlaktehardheid HV 940

5. Patroonverwarmingssysteem gegoten aluminium verwarmingsring + roestvrijstalen deksel

6. Koelmodus De ventilator heeft geforceerde koeling

7, Verwarmingsgebied nummer 5, verwarmingsvermogen van 26 kW,

B Kwantitatief voersysteem

1. Gebruik de roestvrijstalen invoertrechter

2. Vermogen van de voedingsmotor: 1,1 kW

3. Snelheidsregelmodus van het voersysteem: snelheidsregeling voor frequentieomzetting

C, vacuümpompsysteem

1. Vermogen van de vacuümpomp: 2,2 kW

2. Vacuümgraad: 0- -0 en 7Pa

D, aandrijfsysteem

1. Gebruik een reductiekast met hoog koppel, laag geluidsniveau en een lange levensduur (Jiangyin, Jiangsu)

2, tandwielmateriaal 20CrMoTi, tandwiel met schuine tandoppervlakcombinatie,

3. Verdeelkast: koppeluitvoer op enkele as in koppeluitvoer op dubbele as via super-bical versnelling

E, Hoofdmotorsysteem

1. Hoofdmotorvermogen: 37 kW (Shandong Kejie- of Shandong Xian-motor)

2. Regelmodus hoofdmotorsnelheid: AC-frequentieconversiecontrole

F, elektrisch besturingssysteem

1. Uniek ontworpen elektrische schakelkast

2. Elektrische laagspanningsapparaten van Chint

3. Intelligente temperatuurregelaar

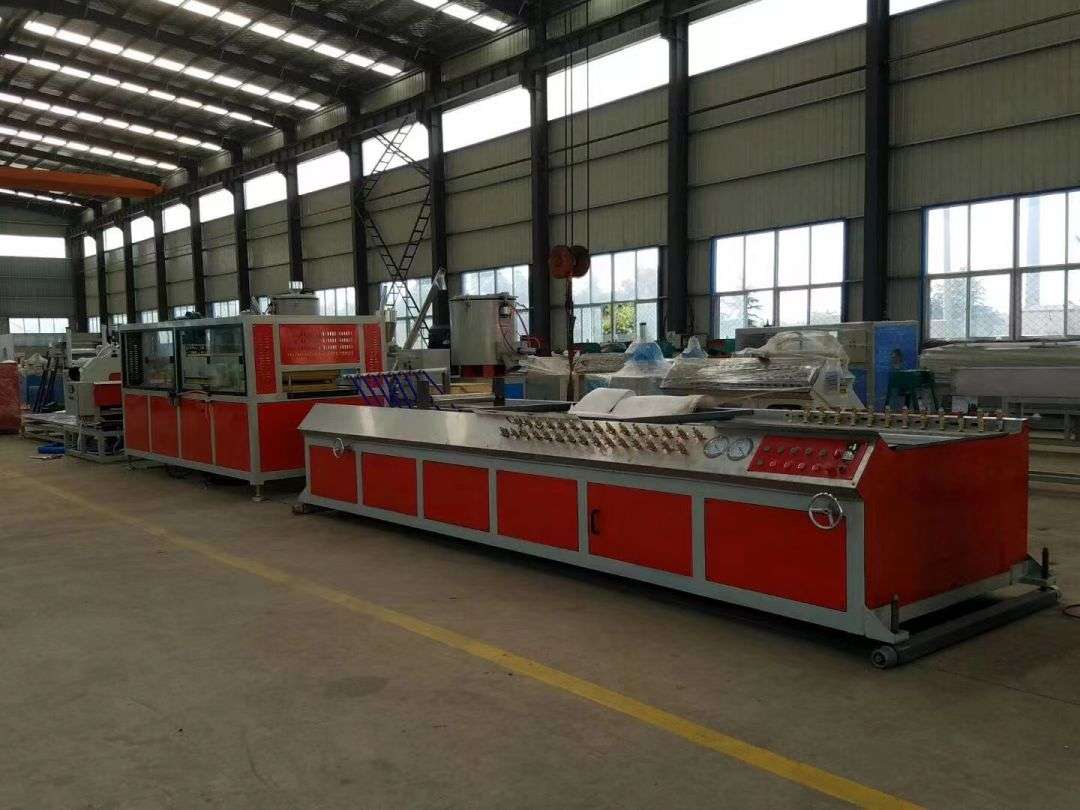

YFD Vacuüminstellingstabel

1. De watertanktank is gemaakt van roestvrij staal

2. Lengte van de settafel: 5.000 mm

3. Tafelbreedte instellen: 1200 mm

4. Breedte van het installatiecentrum van de instelrail: 800 mm

5 、 Vacuümpomp: 5,5 kW x2,4 kW x1, drie vacuümpompen zijn direct aangesloten watercirculatie, vacuümgraad 0-0,8 Pa

6, #: 40 elk, verdeeld over beide zijden van de instelfase

7. Het voorste en achterste bewegende apparaat van de instelfase: de cycloïde motor drijft de walsdraad aan om te slepen

8. Andere multidimensionale richtingsaanpassing: ze zijn allemaal handmatige aanpassing

9. Hoeveelheid koelwater: 6 kubieke meter/uur

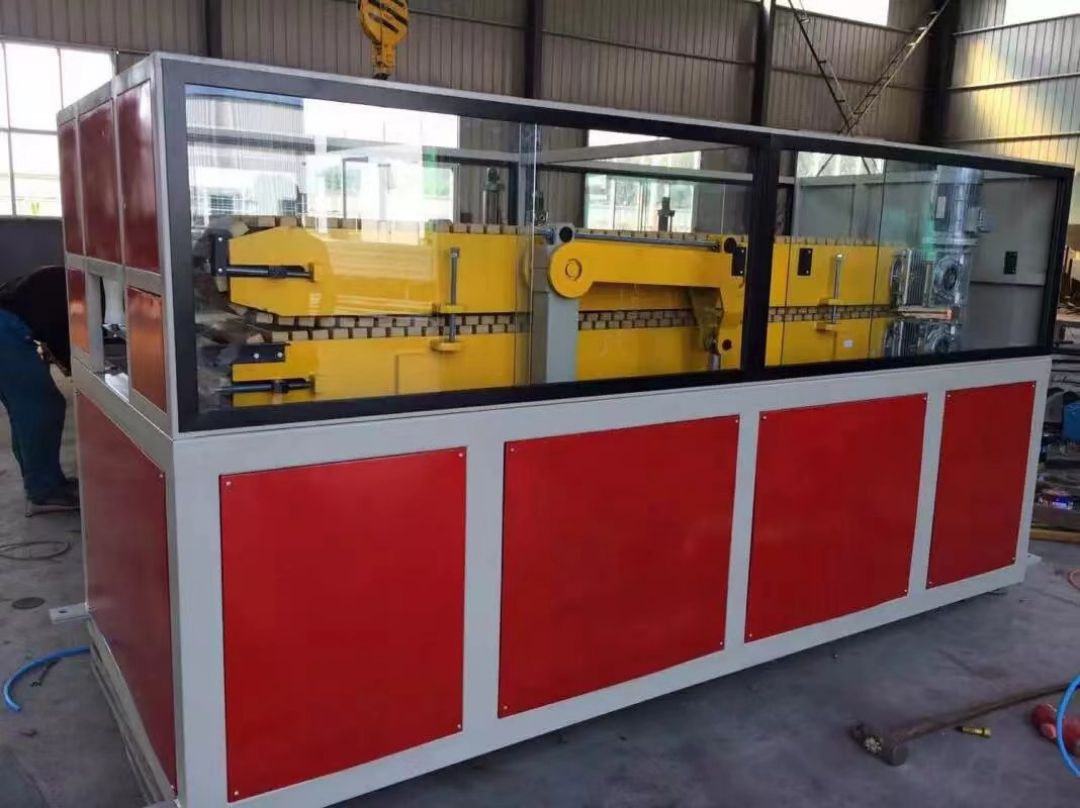

YF 600 Trekker

1. Aantal trekbanden: 2 staven

2. Elke tractieriem wordt aangedreven door een vertragingsmotor, motorvermogen 1,5 kW / eenheid

3. Effectieve klemlengte van tractie: 1.800 mm

4. Effectieve breedte van de tractieriem: 600 mm

5, Tractiesnelheid: 0,3-3 m/min

6, Werkdruk: 0,5-0,7 MPa

YFQ600 Snijmachine

1. Vermogen snijmotor: 2,2 kW

2、Max. snijbreedte: 600 mm

3. Vermogen van de zuigmotor: 2,2 kW

4. Snijzaagblad: hoogwaardige legering, zaagbladdiameter: 350 mm

5. Beweging van de snijtafel en zaagmodus: pneumatisch

6. Snijmodus: automatisch / handmatig

7, metermeter: reisschakelaarmeter

8, Werkdruk: 0,5-0,7 MPa

9. Maximale maaihoogte: 70 mm

YF-600 rek

1. Lengte van 6.000 mm

2, Flip-modus: pneumatisch

3. Materiaal werkblad: roestvrij staal
