PVC-kantenverlijmer

PVC-kantenverlijmer Technische parameters en configuratie 1 Specificatie model SJ65-28/1 2 schroeven met een diameter van 65 mm 3 Verhouding schroeflengte/diameter 28:1 4 Schroefstructuur type PVC speciale schroef 5 Tonstructuur Ton geïntegreerd 6 schroeven, materiaal cilinder 38CrMOALA 7 Nitreren van schroeven en vaten Nitreren van behandeling De levensduur van 8 schroeven en vaten is ongeveer 3 jaar 9 Hoofdaandrijving motorvermogen met variabele frequentie 18,5 kW

Stuur onderzoek

Productomschrijving

PVC-kantenverlijmer
Technische parameters en configuratie

Projectevaluatie

1.1. Basisinformatie:

grondstof	PVC-deeltjes.
Proces	Voeren, extrusie, vormgeving, tractie, embossing, wikkelen, producttesten en toepassing
Opbrengst	30-80kg/u Redelijke schommelingen afhankelijk van de materiaaleigenschappen en productspecificaties
Machinekleur	Lichtgrijze en donkerwitte slagplaat in oranje of hemelsblauw
Fabrieksvraag	Bouw van funderingen, bouw-, grond- en muurwerken; Bevoorradingskranen, vorkheftrucks en ander hijsmateriaal; installatiematerialen en gereedschappen; Ruimte: (MMM): 18M (lengte) × 1,5M (breedte) × 2,5M (hoogte);
Voedingsspanning	Voedingsspanning: 3-fasig 380V 50Hz Spanningstolerantie: 5%/-5%; Frequentie: 50 Hz ± 2% Totaal vermogen: 40 kW (productielijn), feitelijk gebruik 60%
Draden/leidingen/kabels/perslucht	Draden/kabels: Van de stroomvoorziening om deze productielijn te besturen en alle kabels van de schakelkast naar de kast van elke machine; Watervoorziening: 0,5 kubieke meter per uur Perslucht: 0,4-0,6 PM

1.2 Belangrijkste commerciële voorwaarden

Projectnaam	Productielijnoplossing voor PVC-kantenverlijming
prijs	RMB 87.000,00 (verzendprijs van het bedrijf)
Betaalmethoden	30% aanbetaling, 70% volledige betaling vóór levering.
Levering	25 werkdagen
Pakket	PE-wikkelfolie of naakte verpakking
Houdbaarheid	12 maanden
Geldigheidsduur offerte	30 dagen
Offertetijd apparatuur: 20 23 - 3 - 12

II. Introductie van apparatuurcapaciteit

Apparaatmodel	Toepasselijke productgrondstoffen	Opbrengst
SJ65-28/1	PVC-korrels	Output: 30-80KG/H (redelijke fluctuatie afhankelijk van verschillende materialen en bedrijfsomstandigheden)
Productgrootte	Gemaakt volgens klanttekeningen of monsters

III. Apparatuurlijst en offerte

Serienummer	naam	hoeveelheid	prijs
1	Roestvrijstalen spiraaltoevoer	1 set	0,30.000 yuan
2	S J65 Extrusielijn voor randverlijming	1 set	84.000 yuan
3	Gebruiksaanwijzing	1 portie
4	Elektrisch schema	1 portie
5	Kunststof machinetoebehoren	1 portie

IV. Korte beschrijving van de machineprestaties

Productnaam: PVC-randverlijmingsproductielijn
Item	project	Vereiste specificaties
	Productiespecificatiebereik	Geschikt voor PVC-kantenband of PVC-hoeklijn en andere profielproducten
	Maximale productiecapaciteit Kg/u	3 0- 8 0
	Maximale extrusiesnelheid m/min	0,5-15
	Middenhoogte productielijn (mm)	1000
	Lengte productielijn mm	Ongeveer 13.000
	Productielijn voor PVC-kantenverlijming. S J65-28/1-extruder
1	Specificaties	SJ65-28/1
2	Schroefdiameter	65 mm
3	Hoogte-breedteverhouding van de schroef	28:1
4	Schroef structuur	Speciale PVC-schroef
5	Vat structuur	Vat geïntegreerd
6	Schroef, vatmateriaal	38CrMOALA
7	Nitreren van schroeven en vaten	Nitrerende behandeling
8	Levensduur van schroef en vat	Ongeveer 3 jaar
9	Motorvermogen met variabele frequentie van de hoofdaandrijving	18,5 kW
10	Versnellingsbak	Changzhou plastic machines speciaal verloopstuk
11	Vat verwarmingsvermogen	16 kW
12	Vatenkoelmethode	Luchtkoeling
13	Vermogen koelventilator	4 × 0,18 kW = 0,72 kW
14	Laadmethode	Roestvrijstalen spiraaltoevoer
15	Motortoerentalregelsysteem met variabele frequentie van de hoofdaandrijving	18,5 KW frequentieconversiecontroller
16	Host elektrische apparaten	Chint laagspannings-elektrische apparaten, digitale intelligente temperatuurregelaar, omvormer van een bekend merk, ergonomisch gestructureerde elektrische schakelkast.
17	Host externe voeding	Driefasig vijfdraadssysteem Totaal geïnstalleerd vermogen 50KW\|+40KW

Productnaam: PVC-randverlijmingsproductielijn. Gietvorm
Item	project	Vereiste specificaties
	Gietvorm
1	Structurele vorm	Bouwstenen stapelmachinekop
2	Matrijskop en kernmateriaal	45# blussen en temperen
3	Produceer producten met verschillende specificaties en modellen	Vervanging van extrusiematrijzen met verschillende specificaties en afmetingen en bijpassende vormapparatuur
4	Vormverwarmingsmethode	Gebruik een verwarmingsplaat of een gegoten aluminium verwarming zonder verkleuring
5	Levensduur van de schimmel	Ongeveer 3 jaar

Productnaam: PVC-randverlijmingsproductielijn. Koelplatform
Item	project	Vereiste specificaties
1	Maatvoering tanklengte	2,5M
2	Materiaal waterbak	Roestvrij staal
3	Motorvermogen van longitudinale beweging	0,75 kW
4	Structureel type	Watersproeikoeling, waterpompvermogen 1,5 kW
5	Stereotype	Watergekoelde vormmal
6	Afvoerbak, leidingmateriaal	Roestvrij staal
7	Bewegingsbereik voor en achter	800 mm
8	Instelbereik links en rechts	50 mm
9	Op en neer bewegend bereik	80 mm

Productnaam: PVC-randverlijmingsproductielijn. Tractie + embossingmachine
Item	project	Vereiste specificaties
1	Tractiemethode	Rol
2	Effectieve tractiebreedte	200
3	Tractiemotor	1,1 kW
4	Diameter tractierol	150 mm
5	Snelheidscontrole	Frequentiecontrole
6	Embossing-apparaat	Vervang verschillende embossingrollen om verschillende productpatronen te embossen
7	Klemmethode	Pneumatisch + handmatig
Productnaam: PVC-randverlijmingsproductielijn. Opwindmachine
Item	project	Vereiste specificaties
1	Rollende methode	Koppelmotor, schijftype met dubbele positie
2	Lengte terugspoelen	200-500 meter
3	Opwindmotor	5N
4	Diameter spoel	600 mm
5	Ontladingsmethode	Handmatig lossen

SJ65/28 extruder met enkele schroef	1set
Gietvorm	1set
Stereotyperingsplatform	1set
Trekker-reliëf	1set
Kronkelend	1set

geval

productweergave

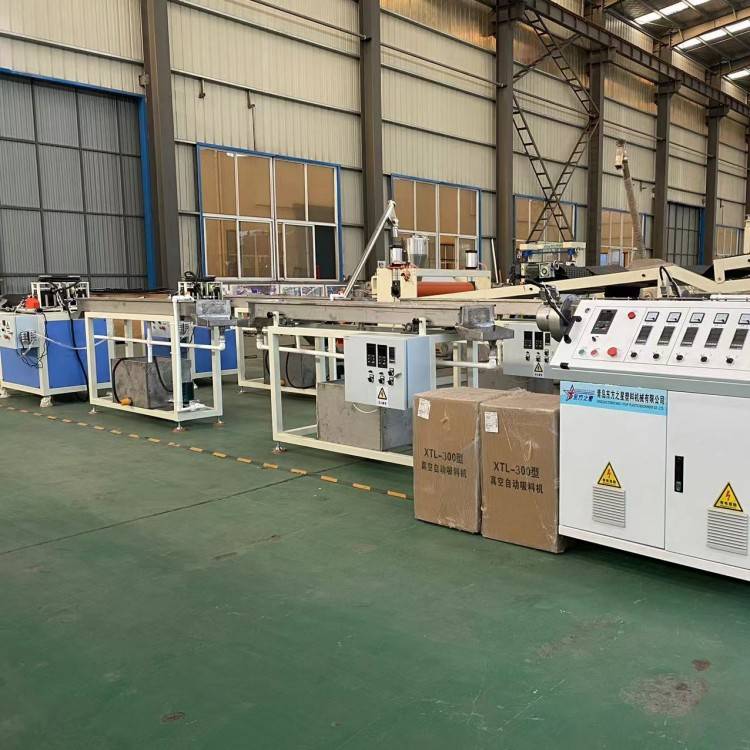

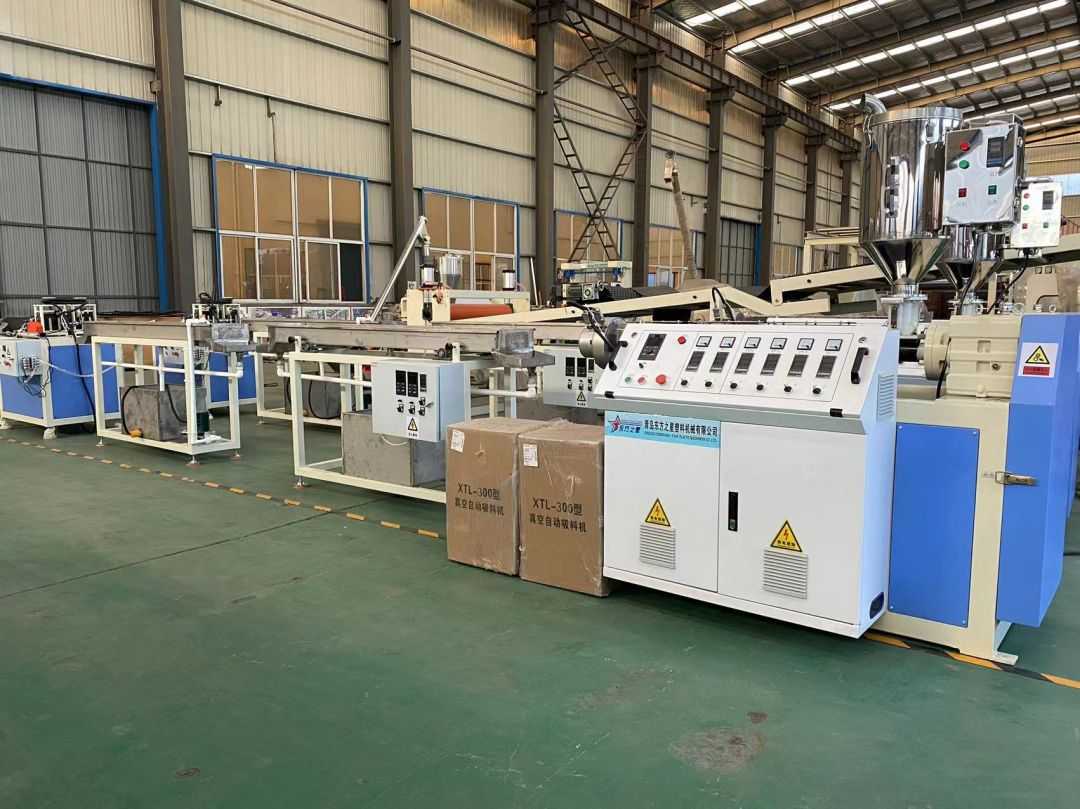

Productielijn voor PVC-randbandstrips.

1 Specificatie model SJ65-28/1

2 schroeven met een diameter van 65 mm

3 Verhouding schroeflengte/diameter 28:1

4 Schroefstructuur type PVC speciale schroef

5 Tonstructuur Ton geïntegreerd

6 schroeven, materiaal cilinder 38CrMOALA

7 Nitreren van schroeven en vaten Nitreren van behandeling

De levensduur van 8 schroeven en vaten is ongeveer 3 jaar

9 Hoofdaandrijving motorvermogen met variabele frequentie 18,5 kW

Artikeltijden	project	Specificatie van eisen
1	Lengte van diameter spoelbak	2,4 miljoen
2	Materiaal waterplaat	roestvrij staal
3	Longitudinaal mobiel motorvermogen	0,55 kW
4	Structureel type	Sproeiwater voor koeling, het pompvermogen is 0,75KW
5	Maak de weg af	Watergekoelde vormmal
6	Reservoirkastlichaam, pijpleidingmateriaal	roestvrij staal
7	Bewegingsbereik voor en achter	800 mm
8	Pas het bereik links en rechts aan	50 mm
9	Bereik omhoog en omlaag	80 mm
