Productomschrijving

Overzicht van de PE-drainageplaatproductielijn

1. De verkoper zal de koper voorzien van installatietekeningen voor de volledige uitrusting; en, in overeenstemming met de eisen van de Koper, technisch personeel naar de locatie van de Koper sturen om de installatie, inbedrijfstelling en training van de apparatuur te begeleiden en te assisteren totdat de operators van de Koper zelfstandig gekwalificeerde producten kunnen produceren.

Volledige uitrustingslijst voor de productielijn van PE-drainageplaten

Nee.	Naam van apparatuur	Aantal	Belangrijkste opmerkingen
1	Voedingssysteem	1 set	Vacuümvoeder met roestvrijstalen trechter
2	105/33 Extruder met enkele schroef	1 eenheid	Kernextrusie-eenheid, output 250-280 kg/u
3	Schermwisselaar	1 eenheid	Koelbeugel en randtrimmer
4	Doseerpomp	1 set	Precisie-smeltpomp voor stabiele output
5	L=1650 T-matrijs	1 eenheid	Kleerhangerontwerp, productbreedte 1500 mm
6	L=1700 Vormeenheid met twee rollen	1 set	Kernvormunit, met vacuümsysteem

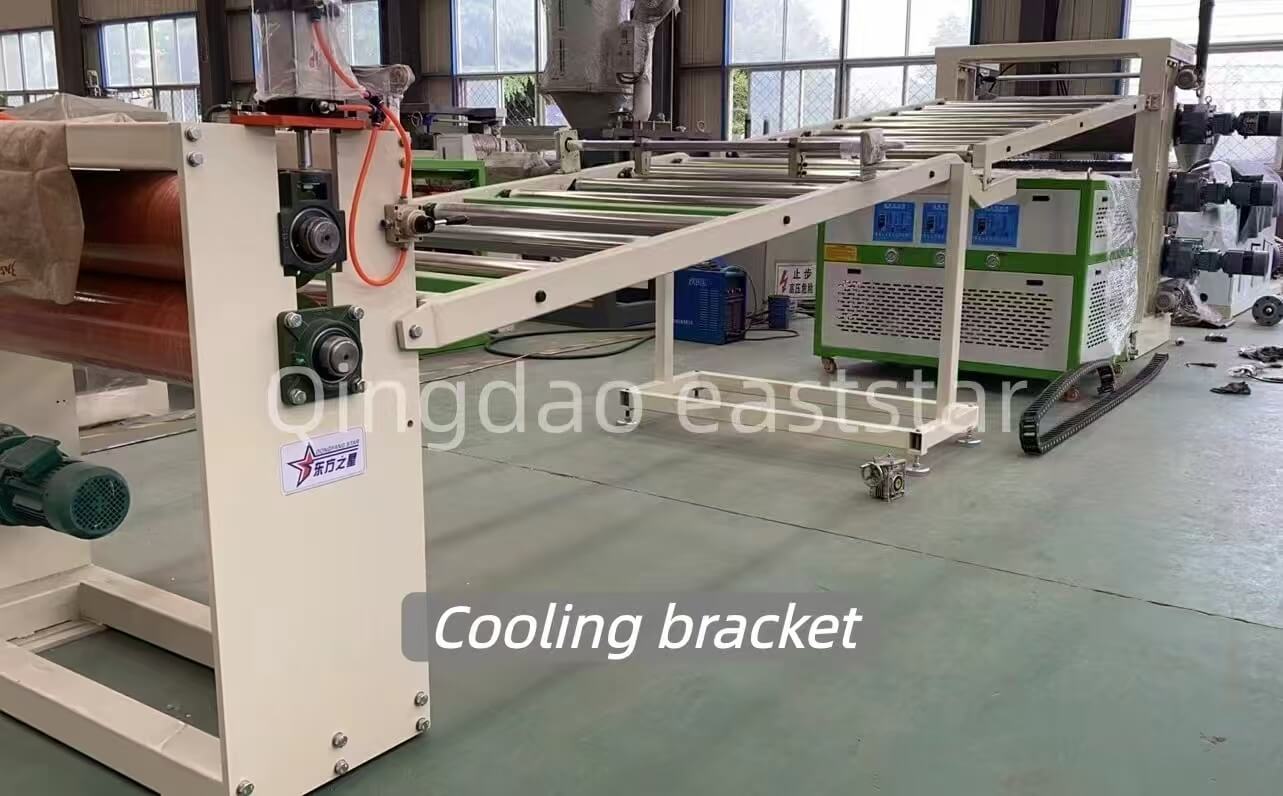

7	Koelbeugel en randtrimmer	1 set	Lengte 6 meter, inclusief schrootinzameling

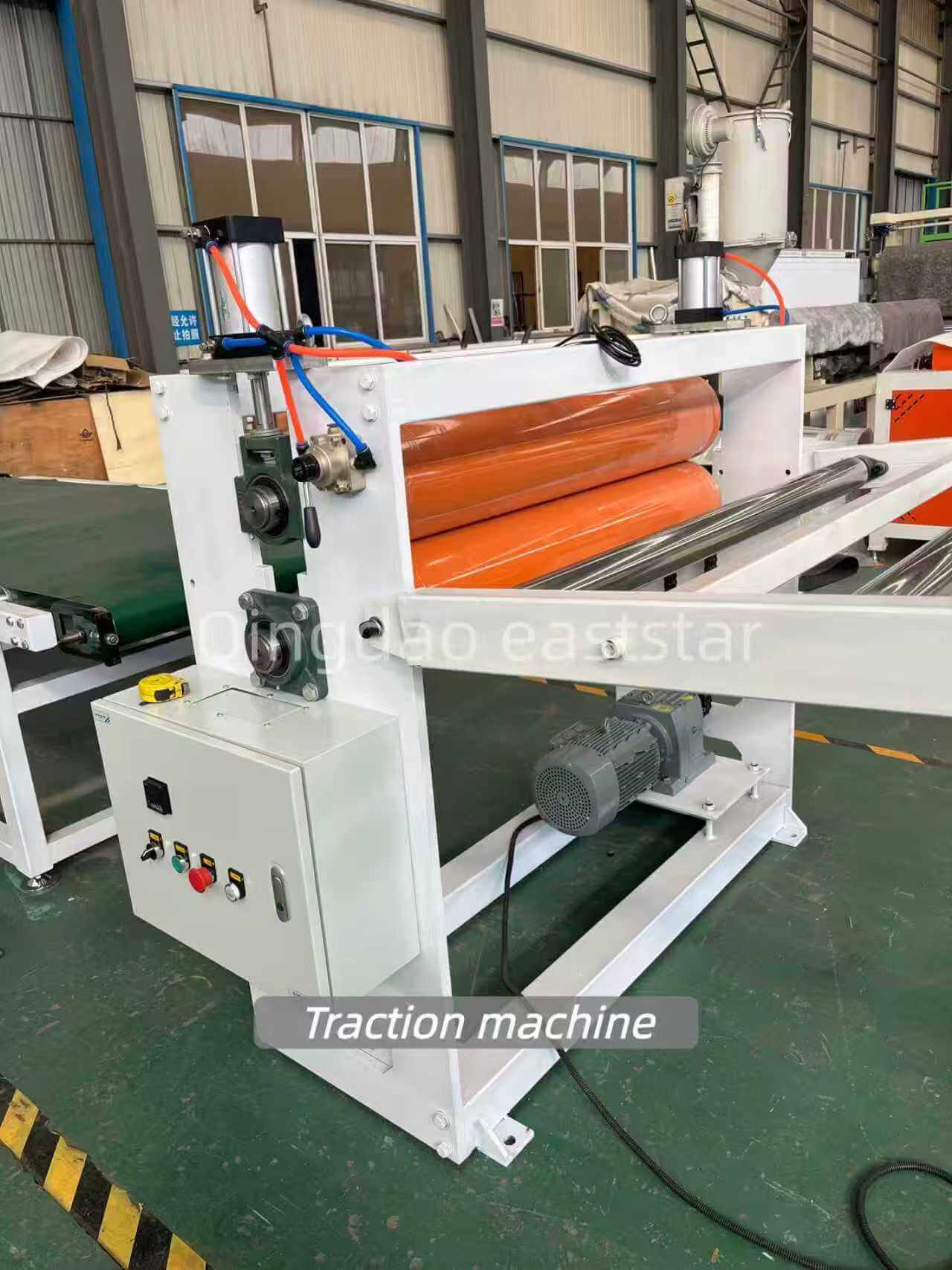

8	Afhaaleenheid	1 set	Met rubber beklede rollen voor stabiele tractie
9	Cross-Cutter	1 eenheid	Automatische lengtemeting en -snijden

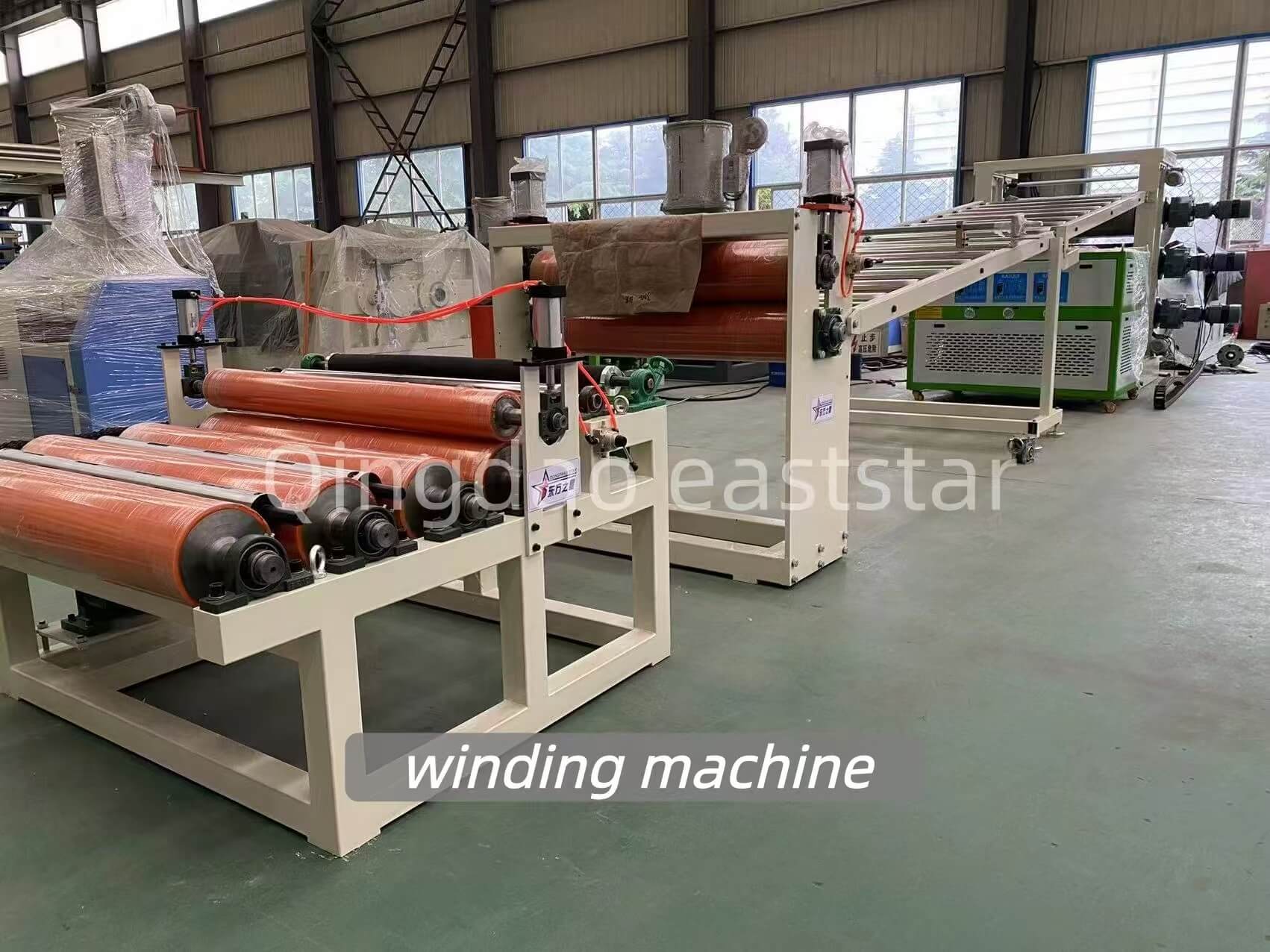

10	Winder	1 eenheid	Frictiewikkelaar, max. roldiam. 500 mm
11	Elektrisch besturingssysteem	1 set	Volledig geïntegreerde automatische besturing

Vraag: Bent u een machinefabriek of een handelsmaatschappij?

Zeer efficiënte en stabiele extrusie:2. Na de installatie zal de verkoper, indien de proefbedrijfsomstandigheden dit toelaten, waar nodig training op locatie verzorgen voor de operators van de apparatuur en de koper voorzien van uitgebreide technische diensten op het gebied van het productieproces.

Nauwkeurige uitvoer en uniformiteit:Deze productielijn is uitgerust met een nauwkeurige smeltdoseerpomp en een speciaal ontworpen T-matrijs in kleerhangerstijl. Het matrijsstroomkanaal is verchroomd en spiegelgepolijst om een uniforme smeltverdeling en consistente plaatdikte te garanderen. De vormrollen zijn nauwkeurig geslepen en verchroomd, wat resulteert in een uitzonderlijk glad oppervlak en zorgt voor een glad en vlak plaatoppervlak.

Volledig geautomatiseerde en betrouwbare controle:Automatisering doordringt het gehele productieproces: automatisch aanvoeren, hydraulisch zeefwisselen, servogestuurd vervormen en automatische lengtemeting/opwikkelen. Het besturingssysteem maakt gebruik van een Siemens S7-serie PLC en ABB-frequentieomvormers, waarbij de belangrijkste laagspanningscomponenten afkomstig zijn van Schneider Electric en Siemens, waardoor een betrouwbare werking en nauwkeurige regeling worden gegarandeerd.

Robuust en duurzaam:De dubbelrolvormeenheid is voorzien van massief stalen zijplaten en is uitgerust met Japanse NSK-lagers. De rollen worden aangedreven door een krachtig servosysteem, met een robuuste structuur en hoge drukweerstand, waardoor ze ideaal zijn voor langdurig continu gebruik.

PE Drainageplaat Productielijn Kerncomponent Technische details

A. Algemene lijnprestaties

Productspecificaties: Breedte 1500 mm; Dikte 0,8 mm, 1,0 mm, 1,2 mm (enkele laag)

Extrusieopbrengst: 250-280 kg/uur

Grondstof: PE-korrels (smeltstroomsnelheid: 0,9-2,0)

B. Technische specificaties van de kerncomponenten

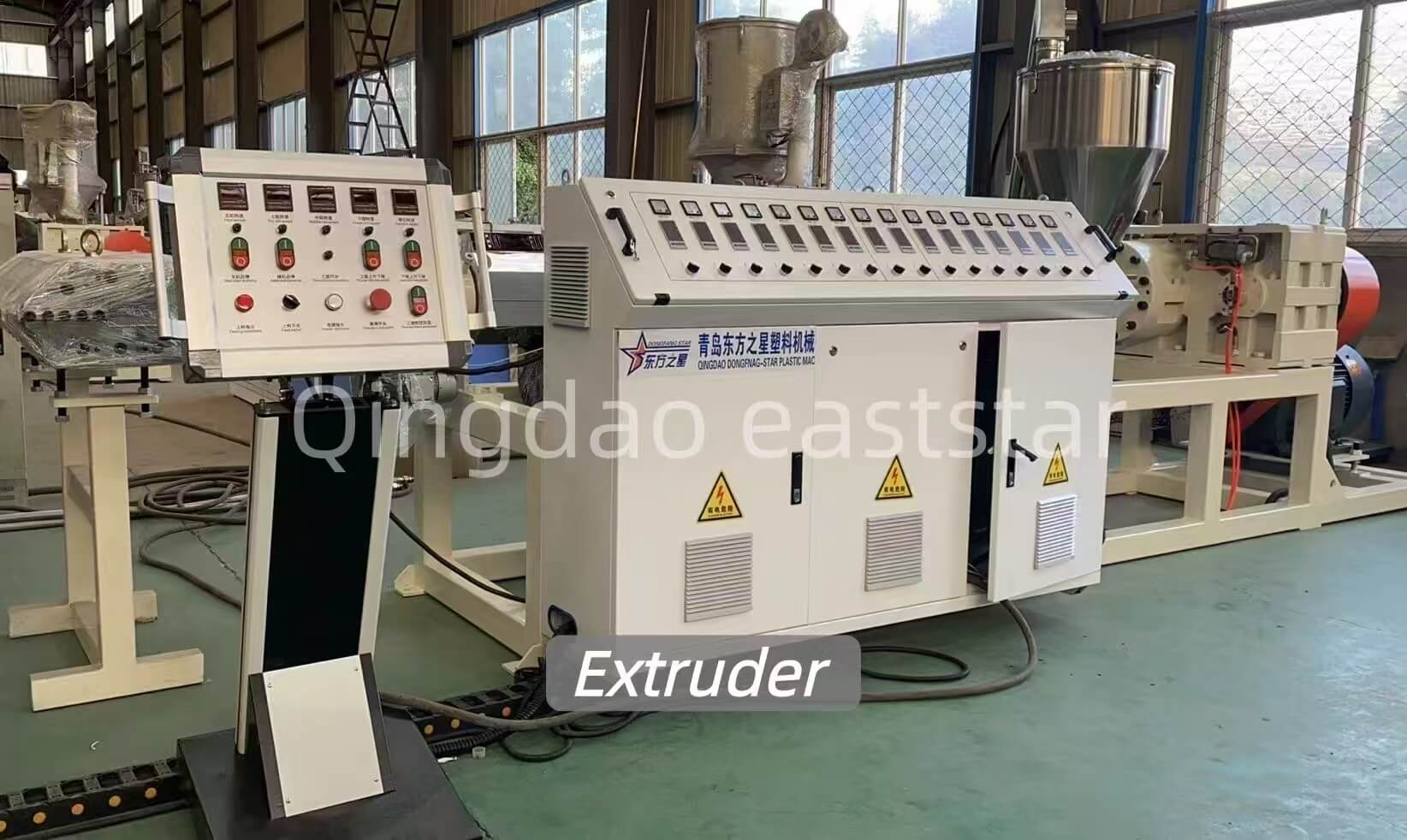

1. SJ105/33 Extruder met enkele schroef

Model	105/33
Schroef en vat	Jin Hailuo
Materiaal	38CrMoAIA
Nitrerende diepte	0,5-0,7 mm
Schroefhardheid	HV≥740
Rolstructuur	HV≥940
Schroefdiameter	105 mm
L/D-verhouding	33
Vatverwarmingsmethode	Verbindingstype
Aantal verwarmingszones	6
Totaal verwarmingsvermogen	36 kW
Koelmethode	Ventilatorkoeling
Stroom	6 × 0,25 kW
Bestuurder
Motor	Hij gaf haar een knuffel
Stroom	90 kW
Snelheidsregelaar	ABB
Versnellingsbak	Jiangyin-versnellingsbak
Mesh-type	Spiraalvormig tandoppervlak
Warmtebehandeling	Carbureren en slijpen
Verbindingstype	Directe aandrijving

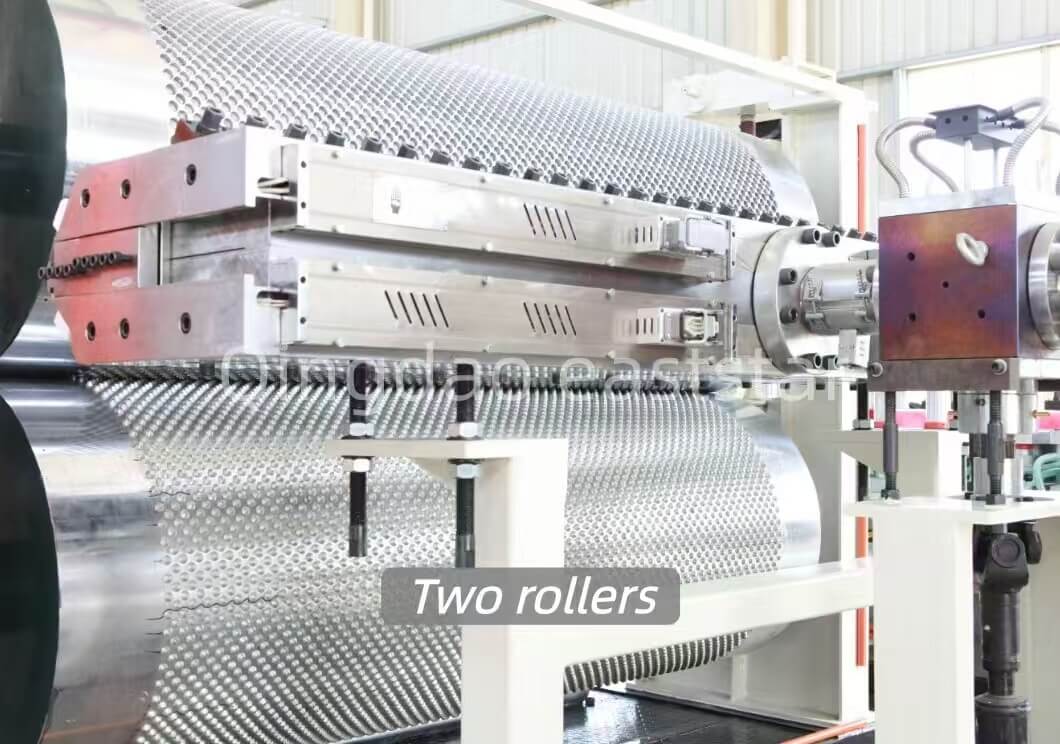

2. L=1700 dubbele rolvormeenheid

Structuur van drainageplaten	10/20/30 mm (kies er één), cilindrisch of op maat gemaakt volgens monster.
Actief rollenstofzuigen	met hogedrukvacuümpomp.
Materiaal van de rol	Hoogwaardig 45#-staal.
Rolstructuur	Speciaal meerkanaalsontwerp.
Diameter van de rol	Φ450mm.
Effectieve rolbreedte	1700 mm.
Coaxialiteit	≤0,01 mm.
Afwerking van het oppervlak van de rol	Ra≤0,025um.
Hardheid van het oppervlak van de rol	HRC58-62.
Dikte verchromen	0,08 mm.
Transmissie versnellingsbak	Felloca.
Transmissievermogen	2,9 kW.
Snelheidscontrole	Huichuan-servo.
Methode voor aanpassing van de opening met twee rollen	Elektromechanisch openen en sluiten, handmatige fijnafstelling van het wormwiel, met zelfvergrendelende functie, veiligheids-noodstopschakelaar en synchroon besturingssysteem.

Type met twee rollen	Verticaal.
Wandpaneel met twee rollen	Stevige stalen plaat.
Zelfinstellende rollagers met twee rollen	NSK (Japan).
Roterend gewricht	Chinees-buitenlandse joint venture

3. Elektrisch besturingssysteem

We staan erop om wereldwijd gerenommeerde merken te gebruiken op belangrijke gebieden om de betrouwbaarheid te garanderen:

Bedieningspaneel	Siemens S7-serie
PLC, temperatuurregelmodule	Siemens S7
Toerentalregelaar hoofdmotor	ABB
Snelheidsregelaar van de doseerpomp	ABB
Besturing van de gietmachine	Huichuan-servo
Contactoren	Schneider of Siemens
relais	ABB
Laagspanningsstroomonderbreker	Schneider
Lucht schakelaar	Siemens/Schneider
Knoppen, schakelaars, indicatielampjes	Schneider
Weergavemeter	Autonica

Certificeringen

Toepassingen en productkenmerken

Deze productielijn is speciaal ontworpen voor de productie van PE-drainageplaten en wordt veel toegepast in:

Basisdrainage:Voor gebouwen, tunnels en ondergrondse constructies.

Stortplaatsen en landschapsarchitectuur:Als drainagelaag in de civiele techniek en de milieutechniek.

Daktuinen en verticale vergroening:Biedt essentiële drainage voor tuinbouwtoepassingen.

De belangrijkste kenmerken van de geproduceerde PE-drainageplaten zijn onder meer:

Hoge sterkte en duurzaamheid:Bestand tegen bodemdruk en mechanische belasting.

Uitstekende afvoercapaciteit:Zorgt voor een efficiënte afwatering dankzij de zorgvuldig ontworpen structuur.

Corrosiebestendigheid:Biedt een lange levensduur onder verschillende bodem- en vochtomstandigheden.

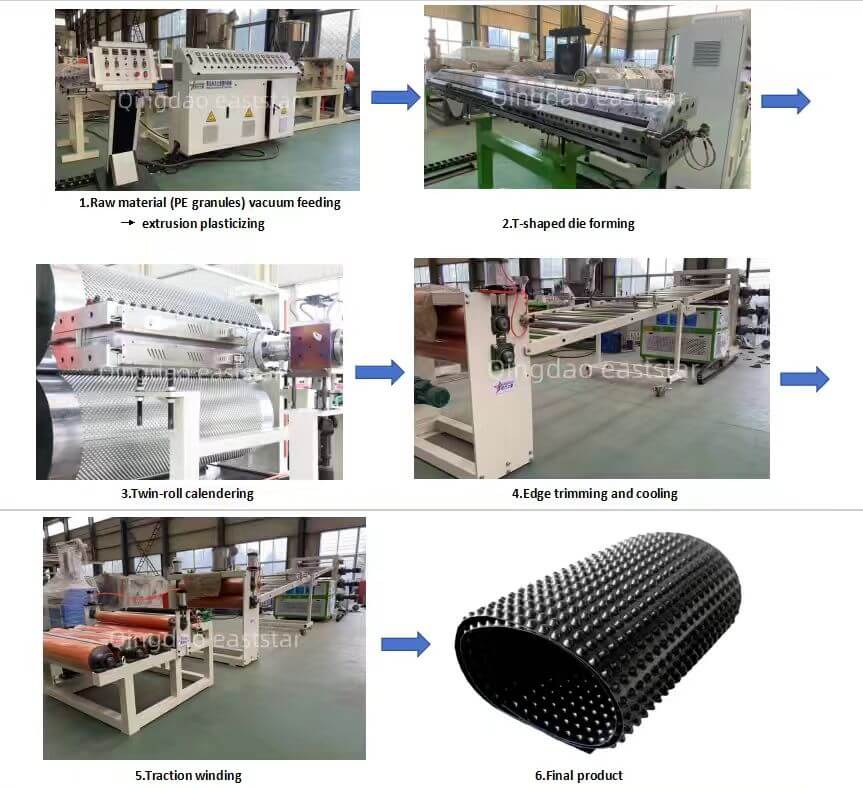

Compleet productieproces:

Over EASTSTAR

De belangrijkste producten van Qingdao Eaststar Plastic Machinery Co., Ltd. zijn onder meer: productieapparatuur voor plastic platen, apparatuur voor plastic profielen, productieapparatuur voor binnen- en buitendecoratie van auto's, slimme landbouwteeltapparatuur, extrusieapparatuur voor nieuw materiaal en diverse aanvullende verwerkingsapparatuur voor plastic. De producten van het bedrijf worden wereldwijd gedistribueerd en geëxporteerd naar Zuidoost-Azië, het Midden-Oosten, Zuid-Amerika en andere landen.

Diensten die wij leveren voor PE-drainagebordprojecten

1. De verkoper zal de koper voorzien van installatietekeningen voor de volledige uitrusting; en, in overeenstemming met de eisen van de Koper, technisch personeel naar de locatie van de Koper sturen om de installatie, inbedrijfstelling en training van de apparatuur te begeleiden en te assisteren totdat de operators van de Koper zelfstandig gekwalificeerde producten kunnen produceren.

2. Na de installatie zal de verkoper, indien de proefbedrijfsomstandigheden dit toelaten, waar nodig training op locatie verzorgen voor de operators van de apparatuur en de koper voorzien van uitgebreide technische diensten op het gebied van het productieproces.

3. Op maat gemaakt oplossingsontwerp: wij bieden geoptimaliseerde apparatuurconfiguraties op basis van uw specifieke productspecificaties en capaciteitsvereisten. 5. De werkingsrichting van de apparatuur en de kleur van de buitenverf kunnen worden aangepast aan de eisen van de koper.

6. De leverancier zal voldoen aan de contractuele levertijdeisen van de koper.

7. Voor achteraf onderhoud of vervanging van onderdelen worden alleen kosten in rekening gebracht.

Veelgestelde vragen

Vraag: Bent u een machinefabriek of een handelsmaatschappij?

A: We hebben onze eigen fabriek, wat betekent dat we de productkwaliteit en levertijd strikt kunnen garanderen, en dat we geen tussenpersonen in rekening brengen.

Vraag: Biedt u apparatuurtestdiensten aan?

A: Ja, we bieden testdiensten op de machine. Er worden extra testkosten in rekening gebracht op basis van de testkosten (elektriciteit, arbeid, etc.).

Vraag: Hoe zit het met de after-sales service van één jaar?

A: Gratis vervanging van onderdelen binnen een jaar (exclusief schade veroorzaakt door menselijke fouten). Voor onderhoud of vervanging van onderdelen na één jaar worden alleen kosten in rekening gebracht. Er wordt levenslange technische ondersteuning geboden.

Vraag: Hoe kan ik effectief een offerte krijgen?

A: Klik op de knop "Aanvraag verzenden" op de pagina of op de knop met het berichtpictogram aan de rechterkant en selecteer de contactmethode van uw voorkeur. Laat een bericht achter met een beschrijving van de details van uw eindproduct (bij voorkeur met afbeeldingen en maattekeningen), productievereisten, enz. Wij zullen uw vraag binnen 12 uur beantwoorden.

Vraag: Hoe kunnen we uw bedrijf en machines bezoeken?

A: Onze fabriek is gevestigd in Jiaozhou City, Qingdao, provincie Shandong, China, met handig transport, 18 kilometer van de internationale luchthaven Qingdao Jiaodong.

Vraag: Wat zijn de betalingsvoorwaarden?

EEN: T/T

Neem nu contact op met EASTSTAR voor gedetailleerde technische specificaties en een formele offerte voor deze hoogwaardige productielijn voor PE-drainageplaten!
